Что такое подъемный цилиндр и как он работает?

Подъемный цилиндр — это гидравлический привод, преобразующий энергию жидкости в линейную силу для подъема или опускания тяжелых грузов. Жидкость под давлением толкает поршень внутри герметичного цилиндра, создавая движение, которое можно точно контролировать. Представьте себе, как кузов самосвала наклоняется вверх или как вилочный погрузчик поднимает поддон — это работа подъемного цилиндра.

Этот гидравлический подъемный цилиндр работает по простым принципам. Вы узнаете, как давление жидкости создает движение, изучите различные типы цилиндров и откроете для себя их практическое применение. Вы также получите полезные советы по техническому обслуживанию, которые помогут обеспечить безопасную работу вашего оборудования.

Понимание этих компонентов поможет вам выбрать подходящую систему для ваших нужд. Гидравлическая система с легкостью перемещает массивные грузы, а знание ее механики позволит вам принимать обоснованные решения.

Основные выводы

• Подъемный цилиндр преобразует энергию жидкости в линейную силу для подъема тяжелых грузов.

• Закон Паскаля позволяет с помощью небольшой силы поднимать тяжелый груз, используя поршни разного размера.

• Для простых подъемов выбирайте цилиндры одностороннего действия, а для точного управления — цилиндры двустороннего действия.

• Подберите усилие, ход поршня и способ крепления цилиндра в соответствии с потребностями вашего оборудования.

• Поддерживайте чистоту гидравлической жидкости и регулярно проверяйте уплотнения, чтобы предотвратить их поломки.



Что такое гидравлический подъемный цилиндр?

Гидравлический подъемный цилиндр — это тип привода, который создает линейное движение специально для подъемных задач. Он относится к более широкому семейству гидравлических цилиндров, но его конструкция в первую очередь ориентирована на приложение вертикальной силы. Эти компоненты можно найти в оборудовании, начиная от складских подъемников и заканчивая тяжелой строительной техникой.

Роль гидравлической жидкости и давления

Принцип действия основан на законе Паскаля, который гласит, что давление, приложенное к замкнутой жидкости, передается одинаково во всех направлениях. Представьте себе шприц: когда вы нажимаете на поршень, жидкость внутри выталкивает наружу с одинаковой силой на каждую соприкасающуюся поверхность. гидравлический подъемный цилиндр Работает аналогично, но с гораздо большими силами.

Рассмотрим конкретный пример из образовательных ресурсов НАСА. Сила в 1 фунт, приложенная к поршню площадью 1 квадратный дюйм, создает повышение давления, которое передается по всей замкнутой жидкости. Это давление действует на поршень площадью 10 квадратных дюймов, создавая подъемную силу в 10 фунтов. Соотношение формализуется как F1/A1 = F2/A2, показывая, что увеличение силы происходит потому, что давление остается постоянным на разных площадях поршня. Больший поршень перемещается не так далеко, как меньший, что иллюстрирует компромисс между силой и расстоянием.

На практике это означает, что вы можете поднимать огромные грузы с небольшим усилием. Гидравлический цилиндр подъема самосвала обычно работает при давлении от 16 до 25 МПа, в зависимости от тоннажа транспортного средства и конструкции подъемной конструкции. Этот диапазон давления является стандартным для большинства гидравлических систем самосвалов.

Основные компоненты: ствол, поршень и уплотнения.

Каждый гидравлический подъемный цилиндр состоит из нескольких важных компонентов, работающих вместе. Корпус цилиндра, представляющий собой точно обработанную трубу, внутри которой находится жидкость под давлением, называется цилиндром. Внутри цилиндра поршень движется вперед и назад, преобразуя давление жидкости в механическую силу. Шток соединяет поршень с грузом, который необходимо поднять, передавая эту силу наружу. Некоторые конструкции, например, с толкающим штоком, гидравлический цилиндрДля более тяжелых грузов используйте более толстый стержень, а для более тяжелых — более толстый. гидравлический цилиндр двойного действия Данная конфигурация позволяет давлению жидкости приводить в движение как выдвижение, так и втягивание.

Уплотнения предотвращают утечки жидкости и поддерживают целостность давления. Для разных областей применения требуются разные материалы уплотнений, и правильный выбор имеет значение для производительности и долговечности. В таблице ниже приведены основные варианты:

Для работы в условиях высокого давления полиуретан обеспечивает прочность и износостойкость. В условиях высоких температур требуется ПТФЭ, который сохраняет стабильность и низкое трение. Стандартные гидравлические жидкости хорошо работают с нитриловой резиной, которая является универсальным и совместимым вариантом. Специализированные или синтетические жидкости выигрывают от повышенной химической стойкости ПТФЭ.

Цилиндр также имеет отверстия для входа и выхода жидкости. Эти отверстия соединены с гидравлической системой, позволяя жидкости под давлением поступать и выходить по мере необходимости. Когда жидкость поступает в одно отверстие, она толкает поршень в одном направлении. Сброс давления или перенаправление жидкости через другое отверстие возвращает поршень в исходное положение.

Понимание этих компонентов поможет вам оценить, как подъемный цилиндр преобразует гидравлическую энергию в надежное механическое движение. В цилиндре удерживается давление, поршень преобразует его в усилие, а уплотнения обеспечивают эффективную работу всей системы. Вместе они составляют основу бесчисленных подъемных механизмов, с которыми вы сталкиваетесь ежедневно.

Типы лифтовых цилиндров

Не для каждой задачи по подъему грузов требуется одинаковая конструкция подъемного цилиндра. Вы можете выбрать из нескольких конфигураций, каждая из которых подходит для конкретных требований к усилию, ограниченному пространству и потребностям управления. Две основные категории — это цилиндры одностороннего и двустороннего действия, а также телескопические и плунжерные конструкции.

Однократного действия против двухкратного действия

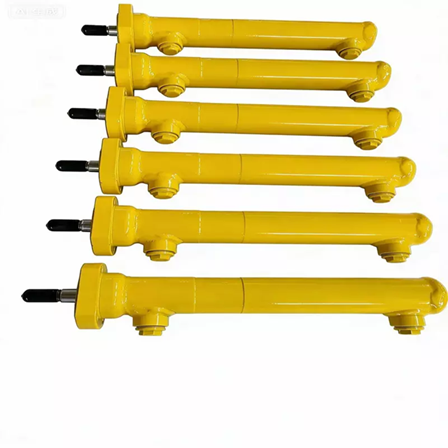

Односторонний гидравлический цилиндр использует один порт для подачи жидкости. Давление выдвигает поршень, а сила тяжести или пружина возвращают его в исходное положение. Эта простота делает его экономичным и надежным. Односторонние цилиндры используются в самосвалах, гидравлических домкратах, снегоуборочных машинах, промышленных прессах и подъемном оборудовании. Все эти области применения объединяет общая черта: нагрузка естественным образом способствует втягиванию, поэтому для возврата поршня в исходное положение не требуется гидравлическая сила.

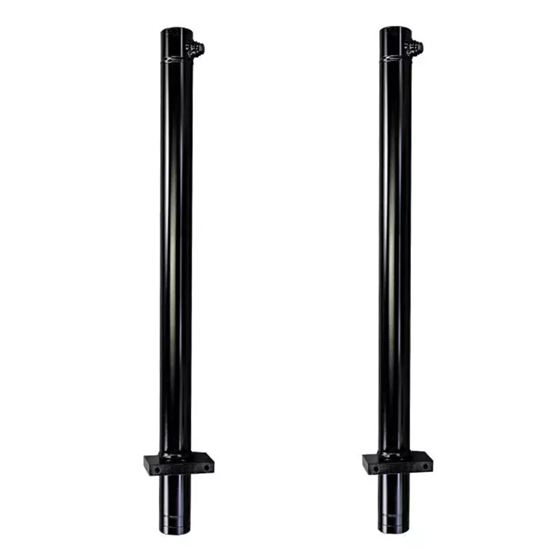

Двухсторонний гидравлический цилиндр использует два порта. Давление жидкости приводит в движение как выдвижение, так и втягивание, обеспечивая контроль в обоих направлениях. Преимуществами являются более быстрое и предсказуемое втягивание, повторяемая точность и возможность создания усилия во время втягивания. Такая конструкция подходит для применений, где важна точность, таких как подъемное оборудование, прицепы для перевозки автомобилей с наклонной платформой и вилочные погрузчики. При работе с двухсторонним гидравлическим цилиндром вы получаете двунаправленное движение без использования силы тяжести. Вы также получаете дополнительную выходную силу в обоих направлениях, что обеспечивает более высокую надежность и контроль. Этот дополнительный контроль уменьшает проскальзывания и проблемы в системе, что делает двухсторонние цилиндры идеальными для задач, требующих точной регулировки, например, для работы с подъемным оборудованием.

Телескопические и плунжерные цилиндры

Телескопические гидравлические подъемные цилиндры содержат несколько вложенных друг в друга ступеней, которые выдвигаются одна за другой. Такая конструкция обеспечивает большой ход при компактных размерах корпуса. Некоторые крупные промышленные телескопические модели достигают хода в несколько метров, а некоторые — до 10 метров и более.

Телескопические цилиндры часто позволяют достигать хода в несколько метров, а некоторые крупные промышленные модели — до 10 метров и более.

Телескопические цилиндры можно увидеть на самосвалах, мусоровозах и другом оборудовании, где пространство ограничено, но требуется значительная выдвижность. Эти цилиндры используются в подъемных механизмах в строительной отрасли и для перемещения тяжелых грузов в сельскохозяйственной технике.

Плунжерные цилиндры представляют собой более простую альтернативу. В них используется цельный поршневой шток, часто называемый толкателем, который выходит непосредственно из цилиндра. Конструкция гидравлического цилиндра с толкателем исключает необходимость в многоступенчатой ​​системе, что делает его прочным и простым в обслуживании. Плунжерные цилиндры используются в автомобильных подъемниках и других устройствах, где длина хода умеренная, а нагрузка простая.

Типичные области применения лифтовых цилиндров

Подъемные цилиндры приводятся в действие оборудованием практически во всех отраслях промышленности. Вы можете встретить их на строительных площадках, на складах и на фермах. Каждая среда предъявляет к гидравлическим подъемным цилиндрам специфические требования к характеристикам. Понимание этих областей применения помогает оценить универсальность этой технологии.

Мобильная техника: строительная и сельскохозяйственная

Строительная и сельскохозяйственная техника в значительной степени зависит от подъемных цилиндров для выполнения критически важных операций. Экскаваторы используют их для подъема стрел и шарнирного соединения ковшей. Погрузчики полагаются на них для подъема и разгрузки материалов. Сельскохозяйственная техника, такая как пресс-подборщики сена и фронтальные погрузчики, использует ту же технологию для работы с тяжелыми грузами в сложных условиях.

Рынок отражает эту широко распространенную зависимость. Отраслевые прогнозы показывают устойчивый рост в секторе гидравлических цилиндров:

• Мировой рынок гидравлических цилиндров достиг 14 558,9 млн долларов в 2023 году.

• Согласно прогнозам, он достигнет... 19 879,8 млн долларов к 2030 году.

• Это представляет собой Среднегодовой темп роста (CAGR) составляет 4,7%..

• Инвестиции в инфраструктуру развивающихся экономик, таких как Китай и Индия, стимулируют этот спрос.



Эти цифры напрямую относятся к оборудованию, которое вы видите каждый день. Самосвалы, экскаваторы и бульдозеры — все они используют гидравлическую энергию для выполнения своих подъемных функций. Суровые условия строительных площадок и ферм требуют долговечных компонентов. Пыль, грязь, экстремальные температуры и постоянная вибрация испытывают на прочность каждое уплотнение и подшипник. Надежная гидравлическая система должна выдерживать эти условия, сохраняя при этом точное управление.

Промышленное оборудование и погрузочно-разгрузочные работы

В промышленных условиях требуются иные характеристики. Прессы, лифты и конвейерные системы используют подъемные цилиндры для точного и повторяемого перемещения. Точность и стабильность необходимы при позиционировании тяжелых компонентов или формовке материалов. Конструкция гидравлического цилиндра с толкателем отлично подходит для этих условий, предлагая надежную простоту при умеренной длине хода.

Промышленные прессы предъявляют к цилиндрам высокие требования. В таблице ниже приведены основные технические характеристики:

Гидравлический цилиндр двойного действия обеспечивает двунаправленное управление, часто необходимое промышленному оборудованию. Вы получаете точное выдвижение и втягивание без использования силы тяжести. Эта возможность крайне важна для подъемных платформ и погрузочно-разгрузочного оборудования. В подъемных платформах требуется плавное и контролируемое перемещение на высоте, где безопасность оператора зависит от предсказуемого поведения цилиндра.

Кайсинь Компания производит цилиндры, специально предназначенные для этих требовательных отраслей. Ее продукция соответствует строгим стандартам промышленных прессов и систем перемещения материалов. При выборе цилиндра для промышленного применения следует учитывать полный диапазон рабочих параметров: давление, скорость, температура и конфигурация крепления. Подбор цилиндра, соответствующего конкретным задачам подъема, обеспечивает безопасность и долговечность.

Выбор и обслуживание лифтового цилиндра

Выбор подходящего подъемного цилиндра требует тщательного внимания к трем факторам: усилию, ходу поршня и способу крепления. Необходимое усилие рассчитывается по закону Паскаля. Основная формула гласит, что входное усилие равно весу груза, умноженному на отношение площадей поршней. Рассмотрим автомобиль весом 1000 Н. Если радиус второго поршня в десять раз больше, его площадь увеличивается в сто раз. Затем мы делим нагрузку на сто, и нам требуется всего 10 Н входного усилия. Это механическое преимущество объясняет, почему гидравлические системы без труда справляются с огромными нагрузками.

Длина хода определяет, насколько далеко перемещается груз. Она измеряется как разница между высотой в полностью выдвинутом и полностью втянутом состоянии. Больший ход увеличивает риск деформации штока, что требует большего диаметра штока. Для ходов, превышающих 1000 мм, обычно требуются ограничительные трубки для компенсации нагрузок на подшипники. Выбранный ход должен составлять не более 80% от максимального, чтобы предотвратить нестабильность из-за боковых нагрузок. Способ крепления также имеет значение. Необходимо подобрать конфигурацию крепления цилиндра в соответствии с геометрией вашего оборудования, чтобы избежать смещения и преждевременного износа.

Основные критерии выбора: усилие, ход и способ крепления.

Для решения индивидуальных задач следует обратиться к таким экспертам, как компания Kaixin. Они помогут подобрать гидравлический подъемный цилиндр, соответствующий вашим конкретным задачам, обеспечивая безопасность и производительность.

Уход за гидравлической жидкостью и уплотнениями

Правильное техническое обслуживание значительно продлевает срок службы вашего цилиндра. Загрязнение является причиной 65-90% всех отказов гидравлических систем. Чистота жидкости должна быть превыше всего.

Также следует снизить трение, регулярно очищая штоки цилиндров. Низкий уровень масла приводит к замедлению работы, а высокие температуры — к поломке системы. При хранении запасных уплотнений или сменных цилиндров используйте бумажные пакеты, чтобы защитить их от пыли и влаги. Этот простой шаг предотвращает загрязнение перед установкой. Хорошо обслуживаемая гидравлическая система обеспечивает надежную работу подъемников в течение многих лет, поддерживая безопасность и производительность вашего оборудования.

Вы проследили путь от базовых механических принципов до реальных практических применений подъемного цилиндра. Этот гидравлический подъемный цилиндр с замечательной эффективностью приводит в действие строительную технику, промышленные прессы и подъемные платформы. Мировой рынок отражает эту зависимость, демонстрируя среднегодовой темп роста в 4,7% до 2030 года.

Гидравлические системы превосходят электрические приводы по усилию и долговечности. Они лучше выдерживают ударные нагрузки и надежно работают в условиях экстремального давления. Независимо от того, выбираете ли вы гидравлический цилиндр с толкателем для простых задач или гидравлический цилиндр двойного действия для точного управления, правильное техническое обслуживание имеет важное значение. Проверяйте уровни жидкости, осматривайте уплотнения и храните запасные части в крафт-бумажных пакетах, чтобы предотвратить загрязнение.

Правильный выбор цилиндра и его надлежащее техническое обслуживание обеспечивают безопасность и эффективность. Для получения индивидуальных рекомендаций обратитесь к отраслевым экспертам, таким как Kaixin, которые понимают ваши конкретные потребности в подъеме грузов.

Часто задаваемые вопросы

В чём разница между односторонними и двухсторонними баллонами?

Односторонний гидравлический цилиндр использует один порт и работает за счет силы тяжести для втягивания. Двухсторонний гидравлический цилиндр использует два порта, позволяя давлению жидкости приводить в действие как выдвижение, так и втягивание.

Как следует хранить запасные уплотнения для моего подъемного цилиндра?

Храните запасные уплотнения в бумажных пакетах из кратера, чтобы защитить их от пыли и влаги. Этот простой шаг предотвращает загрязнение и продлевает срок службы вашего гидравлического цилиндра.

В каких случаях следует выбирать гидравлический цилиндр с толкателем?

Для выполнения задач средней длины хода и несложных подъемных работ выбирайте гидравлический цилиндр с толкателем. Его прочная конструкция поршневого штока обеспечивает долговечность и простоту обслуживания.

В каких областях применения обычно используются гидравлические подъемники?

Гидравлические подъемники используются в самосвалах, вилочных погрузчиках и экскаваторах. Они также применяются в промышленных прессах и погрузочно-разгрузочном оборудовании, требующем точного управления.

В чём преимущества использования двухстороннего цилиндра в подъемной платформе?

В подъемном механизме используется двухсторонний цилиндр для точного двунаправленного управления на высоте. Такая конструкция обеспечивает плавное движение, гарантируя безопасность операторов во время подъема и спуска.
