Каковы основные технические характеристики поршневых гидравлических цилиндров для строительства?

При выборе поршневой гидравлический цилиндр При выборе строительной техники необходимо обратить внимание на несколько важных технических характеристик:

Правильно подобранные характеристики помогут повысить производительность, продлить срок службы оборудования и обеспечить безопасность оператора. Обратите внимание на правильный подбор размеров и использование прочных материалов. Эти факторы снижают нагрузку, предотвращают преждевременный износ и обеспечивают надежную работу на сложных строительных площадках.

Основные выводы

• Для повышения долговечности и производительности гидравлических цилиндров выбирайте правильные материалы. Высокопрочная легированная сталь и хромирование могут значительно продлить срок службы вашего оборудования.

• Поймите важность диаметра цилиндра, длины хода поршня и диаметра штока. Эти характеристики напрямую влияют на усилие и рабочую дальность вашей строительной техники.

• Для обеспечения надежной работы выбирайте подходящие способы крепления и типы уплотнений. Правильное выравнивание и эффективное уплотнение предотвращают протечки и повышают эффективность.

• Регулярно проверяйте гидравлические цилиндры на наличие утечек и необычных шумов. Своевременное выявление проблем позволит избежать дорогостоящего ремонта и простоев.

• Воспользуйтесь практическим контрольным списком для подбора цилиндров, чтобы подобрать их характеристики в соответствии с потребностями вашего оборудования. Это обеспечит оптимальную производительность и снизит риск поломок.

Основы работы поршневого гидравлического цилиндра

Определение и функция

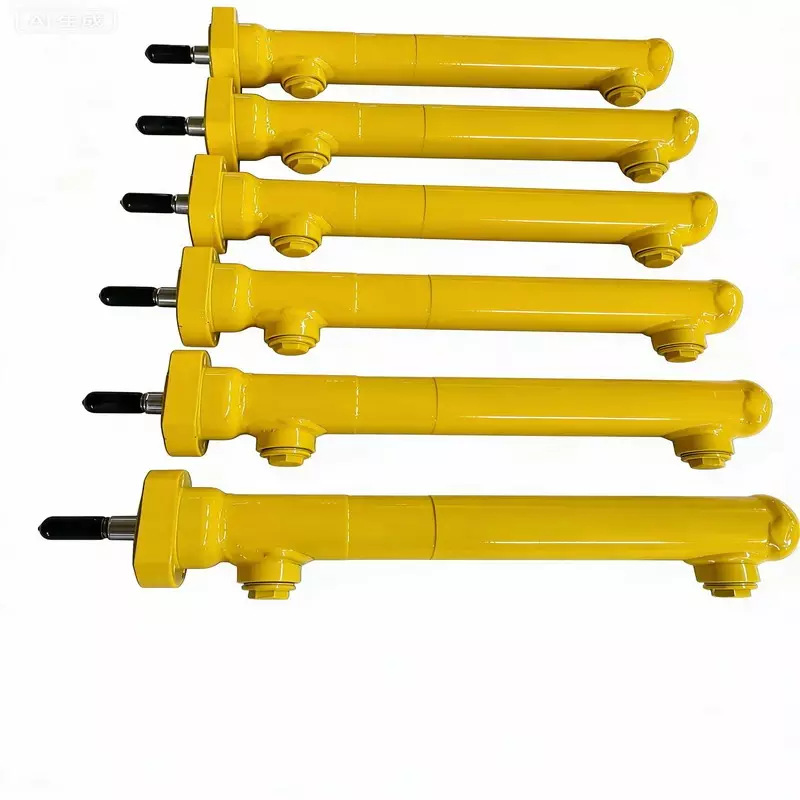

Поршневой гидравлический цилиндр встречается практически в каждом современном строительном оборудовании. Этот компонент преобразует гидравлическую энергию в линейное движение, позволяя точно поднимать, толкать или перемещать тяжелые грузы. Цилиндр состоит из цилиндрического корпуса, поршня и штока. Когда гидравлическая жидкость поступает в корпус, она толкает поршень, который затем перемещает шток внутрь или наружу. Этот простой, но мощный механизм позволяет контролировать большие усилия с минимальными затратами энергии.

Гидравлический цилиндр работает за счет использования жидкости под давлением для создания движения. На эту систему можно положиться в плане стабильной работы даже в сложных условиях. Поршень разделяет цилиндр на две камеры, и разница давлений между этими камерами создает усилие, необходимое для перемещения. Такая конструкция обеспечивает плавную работу и точное позиционирование, что крайне важно для строительных работ.

Совет: Всегда проверяйте цилиндр на наличие утечек или необычных шумов. Своевременное обнаружение помогает поддерживать оптимальную производительность и избегать дорогостоящих простоев.

Применение строительной техники

Поршневые гидравлические цилиндры используются в широком спектре строительной техники. Эти цилиндры играют решающую роль в таких машинах, как экскаваторы, погрузчики, бульдозеры и краны. Для каждого конкретного применения требуются цилиндры определенных размеров и конфигураций, соответствующие функциям машины.

• Экскаваторы используют гидравлические цилиндры для управления стрелой, рукоятью и ковшом.

• Погрузчики используют цилиндры для выполнения подъемных и наклонных движений.

• Бульдозеры полагаются на них для управления отвалом и рулевого управления.

• В кранах для подъема и выдвижения стрел используются цилиндры.

Правильный выбор цилиндра для вашего оборудования обеспечивает надежную работу и максимальную эффективность. При выборе цилиндра следует учитывать условия эксплуатации, требуемую нагрузку и ожидаемые циклы работы. Правильный выбор повышает безопасность и продлевает срок службы вашего оборудования.

Технические характеристики поршневого гидравлического цилиндра

Диаметр канала ствола

Диаметр цилиндра является одним из наиболее важных параметров любого поршня. гидравлический цилиндрДиаметр цилиндра определяет выходную силу, поскольку больший диаметр позволяет цилиндру оказывать большее усилие при воздействии жидкости под высоким давлением. В строительстве часто встречаются диаметры цилиндров от 1 дюйма до более 24 дюймов, а для тяжелых условий эксплуатации иногда требуются еще большие диаметры. Правильный диаметр цилиндра гарантирует, что ваше оборудование сможет выдерживать высокие нагрузки без ущерба для безопасности или эффективности.

Диаметр цилиндра всегда следует подбирать в соответствии с требуемой нагрузкой. Больший диаметр цилиндра обеспечивает большую мощность, что крайне важно для подъема, толкания или перемещения тяжелых материалов на строительных площадках.

Длина хода

Длина хода определяет, насколько далеко поршень гидравлического цилиндра может перемещаться внутри цилиндра. Этот параметр напрямую влияет на рабочую досягаемость и гибкость вашей строительной техники. Например, телескопические гидравлические цилиндры обеспечивают большую длину хода при сохранении компактной формы, что делает их идеальными для техники с ограниченным пространством для установки. В этих цилиндрах используются несколько концентрических трубчатых штоков, которые выдвигаются под действием жидкости под высоким давлением, обеспечивая значительную досягаемость и адаптивность.

• Телескопические конструкции обеспечивают максимальный вылет без увеличения общего диаметра цилиндра.

• Увеличенная длина хода имеет решающее значение для самосвалов, кранов и другого оборудования, требующего высокой грузоподъемности в стесненных условиях.

• Выбирая правильную длину хода, подходящую именно для вашего применения, вы получаете большую гибкость и расширенный диапазон рабочих параметров.

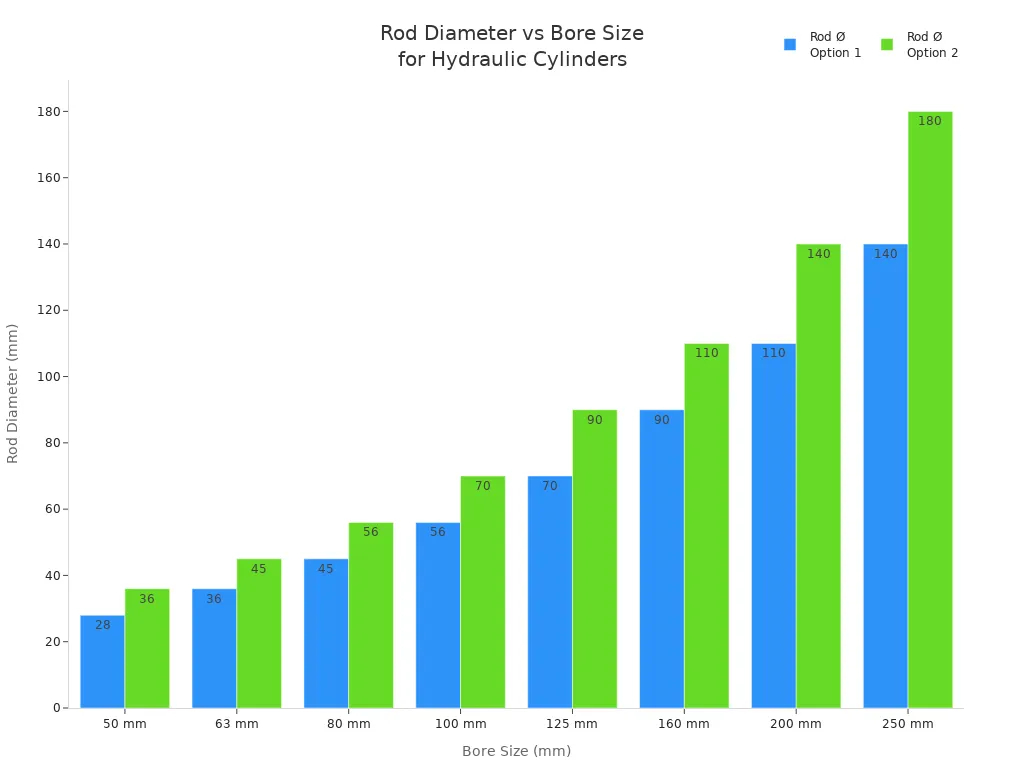

Диаметр стержня

Диаметр штока играет решающую роль в прочности и стабильности поршня гидравлического цилиндра. Более толстый шток сопротивляется изгибу и деформации под большими нагрузками, что особенно важно в условиях строительства, где на поршень воздействует жидкость под высоким давлением. В следующей таблице показаны распространенные диаметры штоков для различных размеров цилиндра:

Правильный выбор диаметра штока гарантирует сохранение структурной целостности цилиндра и стабильную работу даже в экстремальных условиях.

Рабочее давление

Рабочее давление определяет максимальное усилие, которое может безопасно выдержать ваш поршневой гидравлический цилиндр. Большинство строительных цилиндров работают при давлении от 100 до 350 бар (от 1450 до 5075 фунтов на квадратный дюйм), но для специализированных применений могут потребоваться цилиндры с номинальным давлением до 10 000 фунтов на квадратный дюйм. Жидкость под высоким давлением позволяет вашему оборудованию эффективно перемещать тяжелые грузы. Стандарты безопасности требуют, чтобы цилиндры выдерживали статическое давление, в 1,5 раза превышающее рабочее давление, и давление разрыва, в четыре раза превышающее его.

Для обеспечения безопасной и надежной работы баллона всегда следует проверять, соответствует ли он этим стандартам или превосходит их.

Материалы для поршней гидравлических цилиндров

Выбор материала напрямую влияет на долговечность и производительность поршня гидравлического цилиндра. Высокопрочная легированная сталь, такая как ST52 или 27SiMn, обеспечивает превосходную износостойкость и устойчивость к изгибу. Индукционно закаленные хромированные штоки обладают высокой твердостью поверхности, обычно достигающей HRC 50–60, что повышает ударопрочность и долговечность. Хромирование также защищает от коррозии, вызванной влагой и химическими веществами, что делает эти штоки идеальными для работы в суровых условиях строительной отрасли.

• Индукционная закалка упрочняет поверхность стержня, повышая износостойкость и ударопрочность.

• Хромированное покрытие продлевает срок службы стержня, предотвращая коррозию.

• Тщательно отшлифованные внутренние отверстия уменьшают трение и обеспечивают плавное движение без вибраций.

Вы получаете выгоду от использования этих современных материалов, поскольку сокращается количество замен и снижаются затраты на техническое обслуживание.

Типы уплотнений

Уплотнения поршня играют решающую роль в поддержании эффективности и надежности поршня гидравлического цилиндра. Передовые технологии герметизации предотвращают утечку жидкости под высоким давлением через поршень, обеспечивая стабильную выходную силу и плавную работу. В качестве материалов для уплотнений обычно используются нитриловая резина, полиуретан и композиты на основе ПТФЭ. Для экстремальных температур фторэластомеры, такие как FKM или FFKM, а также пружинные уплотнения из ПТФЭ, обеспечивают превосходную эластичность и химическую стойкость.

• Уплотнения с низким коэффициентом трения снижают потери масла и повышают топливную экономичность.

• Специально разработанные системы уплотнений сводят к минимуму риск выхода из строя гидравлических уплотнений.

• Правильный выбор уплотнений гарантирует надежную работу баллона как в условиях высоких, так и низких температур.

Способы крепления

Для поршневых гидравлических цилиндров можно выбрать один из нескольких вариантов крепления, каждый из которых подходит для конкретных задач. Наиболее распространены крепления на опоре, поворотные крепления и фланцевые крепления. Фланцевые крепления лучше всего подходят для передачи усилия по прямой линии, в то время как крепления с крышкой эффективно справляются с осевыми нагрузками. Тип крепления влияет на установку и техническое обслуживание. Например, цилиндры с боковым креплением могут создавать вращающие моменты, поэтому при установке необходимо обеспечить правильное выравнивание и момент затяжки.

Совет: Всегда выбирайте способ крепления, соответствующий требуемой нагрузке на ваше оборудование и ограничениям при установке.

Допуски

Точная обработка с соблюдением допусков гарантирует плавную и надежную работу поршня гидравлического цилиндра. Ведущие производители поддерживают допуски обработки в пределах 0,01 мм, что крайне важно для правильной посадки и снижения износа. В следующей таблице приведены типичные допуски для основных операций:

Соблюдение жестких допусков предотвращает утечки, обеспечивает правильную сборку и продлевает срок службы цилиндра. Даже незначительные отклонения могут изменить гидродинамику и увеличить износ, поэтому точность имеет решающее значение.

Пользовательские настройки и расширенные функции

Лидеры отрасли, такие как КАЙСИНЬ Мы предлагаем изготовление на заказ сварных гидравлических цилиндров, адаптированных под ваши конкретные потребности. Вы можете выбрать из широкого диапазона диаметров поршня, длины хода, диаметра штока и способов крепления. Цилиндры Кайсиня В конструкции используются высокопрочная легированная сталь, индукционно закаленные хромированные штоки и передовая технология герметизации. Эти характеристики гарантируют исключительную долговечность, износостойкость и надежную работу в условиях строительства. Цилиндры эффективно работают в широком диапазоне температур, от -20°C до +80°C, что делает их пригодными для использования на открытом воздухе и в сложных условиях.

Примечание: Правильный выбор характеристик поршня гидравлического цилиндра гарантирует оптимальную производительность, безопасность и долговечность вашего оборудования на каждой рабочей площадке.

Оценка технических условий строительства

Соответствие технических характеристик требованиям применения

Необходимо подобрать характеристики каждого цилиндра в соответствии с уникальными требованиями вашей строительной техники. Начните с учета условий эксплуатации. Пыль, влага и экстремальные температуры могут повредить внутренние компоненты, поэтому выбирайте цилиндры с эффективной герметизацией и защитой штока. Для мобильной техники выбирайте материалы и уплотнения, которые выдерживают абразивный износ и предотвращают загрязнение маслом.

Оцените ход поршня и давление в системе. Более длинный ход и более высокое давление увеличивают риск деформации, особенно в цилиндрах одностороннего действия. Цилиндры двустороннего действия обеспечивают лучший контроль для применений, требующих точного перемещения в обоих направлениях. Оцените диапазон температур, с которыми будет сталкиваться ваше оборудование. Экстремальные температуры влияют на вязкость масла и эластичность уплотнений, поэтому выбирайте цилиндры с подходящими материалами уплотнений и коррозионностойким покрытием.

Учитывайте скорость и частоту циклов. Высокоскоростные операции генерируют больше тепла и трения, что может повлиять на производительность. Цилиндры одностороннего действия часто подходят для применений с простым односторонним движением, в то время как цилиндры двустороннего действия отлично подходят для повторяющихся операций с высокой частотой циклов. Всегда определяйте направление нагрузки, пространство для установки и необходимые параметры давления, прежде чем делать выбор.

Совет: Изготовленные на заказ и по индивидуальному заказу цилиндры от KAIXIN позволяют подобрать диаметр цилиндра, диаметр штока и способ крепления в соответствии с особенностями вашего оборудования и условий эксплуатации.

Практический контрольный список для отбора

Выполните следующие шаги, чтобы выбрать подходящий поршневой гидравлический цилиндр для вашей строительной техники:

1. Определите требования к вашему приложению. Укажите функцию, нагрузку, расстояние перемещения, скорость, частоту циклов, условия окружающей среды, доступное пространство и давление в системе.

2. Рассчитайте ключевые параметры. Определите требуемую силу, диаметр цилиндра, диаметр штока, скорость вращения и длину хода для вашего одностороннего или двустороннего цилиндра.

3. Выберите способ крепления и конструктивные особенности. Подберите способ крепления, уплотнения и материалы, которые лучше всего подходят для вашего применения. Учитывайте наличие дополнительных функций для работы в суровых условиях.

4. Проверьте и задокументируйте свой выбор. Дважды перепроверьте все расчеты и убедитесь, что баллон подходит по размеру к имеющемуся у вас пространству. Сохраните запись для дальнейшего использования.

Правильно подобранный гидравлический цилиндр повышает производительность, сокращает время простоя и снижает общие эксплуатационные расходы. Надлежащее техническое обслуживание и высококачественная фильтрация продлевают срок службы, особенно для цилиндров одностороннего и двустороннего действия, используемых в сложных условиях строительства.

Знание технических характеристик поршневых гидравлических цилиндров для строительства дает значительные преимущества. В таблице ниже приведены основные из них:

Правильный выбор технических характеристик повышает надежность и эффективность работы. Вы предотвращаете отказы, подбираете уплотнения под конкретные задачи и используете материалы, повышающие производительность. Воспользуйтесь контрольным списком и изучите индивидуальные решения для уникальных потребностей.

Часто задаваемые вопросы

В чём основное преимущество использования высокопрочной легированной стали в гидравлических цилиндрах?

Высокопрочная легированная сталь обеспечивает повышенную прочность и износостойкость. На эти цилиндры можно положиться при выполнении тяжелых строительных работ. Этот материал помогает вашему оборудованию служить дольше и работать надежнее.

Каким образом индукционное закаленное хромирование влияет на поршневой шток?

Индукционно-закаленное хромирование повышает твердость поверхности. Это обеспечивает улучшенную устойчивость к ударам и коррозии. Благодаря этому гидравлический цилиндр работает бесперебойно в суровых условиях.

Почему вас должны интересовать передовые технологии герметизации?

Передовая технология герметизации предотвращает протечки и попадание загрязнений. Вы поддерживаете стабильное давление и снижаете потребность в техническом обслуживании. Эта технология помогает вашему оборудованию работать эффективно и безопасно.

Можно ли использовать эти гидравлические цилиндры при экстремальных температурах?

Да, эти цилиндры можно использовать при температурах от -20°C до +80°C. Такой широкий диапазон температур позволяет эксплуатировать оборудование на открытом воздухе или в сложных промышленных условиях без потери производительности.

Какие варианты индивидуальной комплектации строительной техники предлагает компания KAIXIN?

Компания KAIXIN предлагает гидравлические цилиндры, изготовленные на заказ методом сварки. Вы можете выбрать диаметр цилиндра, длину хода, диаметр штока и способ крепления. Эти параметры помогут вам подобрать цилиндр, соответствующий вашему конкретному оборудованию и задачам.
